ESTANTERÍAS PARA BARCOS Y REMOS

Visión general del almacenamiento de barcos y palas

Bastidor ajustable para barcos

Piezas de estantería

• Bases

  hay 2 tipos, uno para estanterías de una cara y otro para estanterías de dos caras.

• Montantes

  hay un solo diseño, pero con 4 opciones de altura. Todos están fabricados con una serie de orificios (en vertical, cada 50 mm), para que los brazos puedan fijarse (con pernos), a diferentes alturas, de modo que pueda elegir la posición que mejor se adapte a sus necesidades.

• Estancias transversales

  hay un solo diseño, pero con 3 opciones de longitud (envergadura).

• Conectores

  Sólo se utiliza con bastidores de doble cara, para conectar pares de montantes.

  Existen 2 tipos;

  Con el conector de 620 mm, a menos que los brazos estén escalonados a diferentes alturas en cada lado, existe la posibilidad de que los portantes choquen. La ventaja de este tipo es que se minimiza la anchura total del bastidor.

  Con el conector de 1.180 mm, los brazos pueden tener la misma altura en ambos lados y los portantes no chocarán. Este tipo se recomienda para lugares donde hay suficiente espacio.

• Brazos

  existen los siguientes tipos;

  • Un tubo cuadrado básico de 700 mm de longitud (50 mm x 50 mm) que se ha soldado a una placa trasera de acero.
  • Un tubo cuadrado básico de 800 mm de longitud (50 mm x 50 mm) que se ha soldado a una placa trasera de acero. Esto es útil para 8s y otros barcos anchos.
  • Ambos brazos básicos tienen una parte superior de caucho extruido para proteger sus embarcaciones.
  • Un tubo cuadrado de gran resistencia de 800 mm de longitud (50 mm x 50 mm) que tiene una placa trasera de acero mucho más larga y un refuerzo de tubo de acero desde la parte inferior de la placa base hasta la mitad del brazo, para proporcionar refuerzo.
  • Un tubo cuadrado de gran resistencia de 1000 mm de longitud (50 mm x 50 mm) que tiene una placa posterior de acero mucho más larga y un refuerzo de tubo de acero desde la parte inferior de la placa base hasta la mitad del brazo, para proporcionar refuerzo.
  • Ambos brazos de alta resistencia pueden utilizarse tal cual (la parte superior de caucho extruido debe pedirse por separado, ya que no está incluida en el precio), o puede pedirlos con raíles deslizantes de alta resistencia de 600 mm y la parte exterior, que viene con caucho en la superficie superior.

• Para barcos pequeños

  • Para 4s

  puede elegir entre 2 ó 3 brazos para sostener cada embarcación. Para 2 brazos, puede elegir una envergadura de 4,2m, o de 5,6m. Para 3 brazos, necesitará una envergadura doble de 2,8m.

  • Para 8s

  es habitual sostener los barcos con 3 brazos. Para ello, la envergadura habitual es de 5,6 m, que se duplica a 11,2 m.

• Para estanterías de una cara

  Necesitará 3 travesaños, a menos que haya optado por utilizar 3 brazos para sostener cada embarcación, en cuyo caso necesitará 6 travesaños.

• Para estanterías de doble cara

  Necesitará 4 travesaños, a menos que haya optado por utilizar 3 brazos para sostener cada embarcación, en cuyo caso necesitará 8 travesaños.

• Para estanterías de una cara

  Se necesitarán 2 montantes, a menos que haya optado por utilizar 3 brazos para sostener cada embarcación, en cuyo caso necesitará 3 montantes.

• Para estanterías de doble cara

  Necesitará 4 montantes, a menos que haya optado por utilizar 3 brazos para sostener cada barco, en cuyo caso necesitará 6 montantes.

Ruedas

• Para estanterías de doble cara

  Estas estanterías pueden equiparse con ruedas.  Las ruedas tienen un diámetro de 200 mm y existen 2 tipos;

  • Ruedas «libres» que pueden moverse en cualquier dirección y tienen freno.
  • Ruedas «fijas» que sólo pueden moverse en una dirección.

  Si no se utilizan ruedas, es necesario levantar un poco las bases del suelo, para evitar que descansen sobre las cabezas de los pernos. Esto puede hacerse con unos pequeños bloques de madera (no proporcionados por nosotros), o fijando nuestros pies hechos a medida.

  Rueda «fija» de alta resistencia de 200 mm de diámetro

  (Mbr-rueda2)

  Rueda «libre» de alta resistencia de 200 mm de diámetro

  (Mbr-rueda1)

Rack de remos vertical

• ¿Una cara o dos caras?

  Existe una versión de una sola cara, adecuada para colocarla contra una pared o en una esquina.

  También existe una versión de doble cara, para la que los remeros necesitan poder acceder a ambos lados de la estantería.

• Tirantes transversales de 1,4 m, o tirantes transversales de 2 m?

  Fabricamos 2 longitudes de travesaños para que usted elija. En primer lugar, debe asegurarse de que dispone de espacio suficiente para estas estanterías. La anchura total de la estantería con los «travesaños de 1,4 m» es de 1,4 m, y del mismo modo, la anchura total de la estantería con los «travesaños de 2 m» es de 2 m. La distancia de la parte delantera a la trasera de cada estantería de una cara es de aproximadamente 75 cm. Para la estantería de doble cara, es de aproximadamente 145cm.

• ¿Cuántos remos se pueden almacenar en cada brazo?

  La longitud de cada brazo es suficiente para guardar 8 remos de scull u 8 de barredera.

• ¿Cuántos remos se pueden almacenar en una estantería de 1,4 m?

  Si sólo tiene intención de montar remos de barrido, el número máximo de brazos es 10, lo que da 9 espacios,

  por lo que puede albergar 72 remos de barrido (9 espacios x 8 remos).

  Si sólo tiene intención de montar remos de scull, el número máximo de brazos también es 10, lo que da 9 espacios, por lo que puede albergar 72 remos de scull (9 espacios x 8 remos).

  Si tiene intención de colocar remos de scull Y de barrido en la misma rejilla, el número máximo de brazos es también de 10, por lo que puede albergar cualquier combinación de hasta 72 remos (9 espacios x 8 remos).

  Lo anterior se basa en los remos CII con manguitos y collarines introducidos alrededor de 2006.  Para estos recomendamos unos 63 mm de espacio entre los brazos para los remos de scull, y unos 75 mm para los de barrido.  Para remos más antiguos, o marcas diferentes de remos, los tamaños de manguitos y cuellos pueden ser diferentes (más pequeños normalmente), por lo que podría ser posible utilizar 1 brazo extra, para sujetar más remos.

• ¿Cuántos remos se pueden almacenar en una estantería de 2 m?

  Si sólo pretende montar remos de barrido, el número máximo de brazos es 14, lo que da 13 espacios, por lo que puede albergar 104 remos de barrido (13 espacios x 8 remos).

  Si sólo tiene intención de montar remos de scull, el número máximo de brazos es 15, lo que da 14 espacios, por lo que puede albergar 112 remos de scull (14 espacios x 8 remos).

  Si pretende colocar remos de scull Y de barrido en el mismo estante, entonces es posible utilizar 15 brazos, que contendrán 56 remos de scull y 56 remos de barrido (14 espacios x 8 remos).

  Lo anterior se basa en los remos CII con manguitos y collarines introducidos alrededor de 2006.   Para estos recomendamos unos 63 mm de espacio entre los brazos para los remos de scull, y unos 75 mm para los de barrido.  Para remos más antiguos, o marcas diferentes de remos, los tamaños de manguitos y cuellos pueden ser diferentes (más pequeños normalmente), por lo que podría ser posible utilizar 1 brazo extra, para sujetar más remos.

• ¿Con ruedas o sin ruedas?

  Estos bastidores no pueden equiparse con ruedas.

• ¿Qué impide que los remos se rayen?

  Los brazos ya están provistos de nuestro «capuchón» de goma hecho a medida.  Esto protegerá los cuellos/botones y las mangas de arañazos.

• 1 estantería no es suficiente.

  Como el bastidor es modular, si desea más de 1 bastidor, tiene la posibilidad de conectar los bastidores entre sí y ahorrarse el coste de algunas piezas.   Para 1 rack necesitará 2 «bastidores A», pero para 2 racks sólo necesitará 3 «bastidores A».

• ¿Cómo encajan las piezas del bastidor de una cara?

  En cada extremo hay un «bastidor en A», compuesto por un montante y una diagonal, que se atornillan en la parte superior, y un conector que se atornilla a la parte inferior del montante y a la parte inferior de la diagonal.

  Los 2 «bastidores A» están conectados entre sí mediante 3 tirantes transversales. Cerca del nivel del suelo, hay 2 tirantes transversales atornillados a cada «bastidor en A».   En la parte superior hay otro travesaño, llamado «travesaño principal», que además de conectar los 2 «bastidores A», es también a lo que deben fijarse los brazos.  Los brazos se fijan intercalando el travesaño principal entre el pie del brazo y una «placa trasera».

• ¿Cómo encajan las piezas de la estantería de doble cara?

  En cada extremo hay un «bastidor en A», compuesto por un montante y 2 diagonales que se atornillan en la parte superior, y 2 conectores, uno de los cuales se atornilla a la parte inferior del montante y a la parte inferior de cada diagonal.

  Los 2 «marcos A» están conectados entre sí mediante 4 tirantes transversales.   Cerca del nivel del suelo, hay 3 tirantes transversales atornillados a cada «bastidor en A».  En la parte superior hay otro travesaño, llamado «travesaño principal», que además de conectar los 2 «bastidores A», es también a lo que deben fijarse los brazos.   Los brazos se fijan intercalando el travesaño principal entre los pies de 2 brazos (uno a cada lado).

• ¿Para qué sirven los calzos?

  Fabricamos calzos (espaciadores) de acero de 2 mm de grosor que puede utilizar, si es necesario para nivelar sus estanterías, incluso cuando la superficie del suelo no esté nivelada.   Sólo son útiles si las estanterías no tienen ruedas.   Puede que prefiera fabricar sus propios calzos, según sea necesario, después de instalar la estantería.

• ¿Por qué fabricar bastidores que se atornillan?

  • El envío es barato, porque ninguna de las piezas es voluminosa.
  • Puede pedir sólo las piezas que necesite y utilizarlas de la mejor manera para usted.
  • Si alguna vez desea añadir piezas, sólo tiene que llamarnos para solicitar las piezas adicionales.
  • Si alguna vez desea cambiar la configuración, puede volver a montarla fácilmente.

• ¿Cómo es el acabado?

  Cada pieza se galvaniza en caliente para protegerla de la oxidación. Si esto se hace en China, el aspecto del galvanizado no es muy bueno.  Sin embargo, son muy resistentes y harán muy bien el trabajo de trasegar sus remos. Algunos distribuidores optan por galvanizar ellos mismos las piezas, para darles un mejor aspecto. Si esto le preocupa, hable con su distribuidor local.

• ¿Qué necesito para montar una estantería?

  Cualquiera de los rejones verticales puede ser montado por 2 personas. Sin embargo, una vez montado el rack, necesitará moverlo a su posición, y para ello, cuantas más manos mejor.   Respecto a las herramientas, al menos 1 de 13mm, y 1 de 14mm llaves inglesas. Si dispone de «llaves de vaso/carraca» será más rápido.   Lo mejor es disponer de un taladro inalámbrico con accesorios para llaves de vaso de 13 y/o 14 mm. También es útil disponer de un martillo.   Necesitará una escalera de mano.

Rack de remos horizontal

• ¿Una cara o dos caras?

  Existe una versión de una sola cara, adecuada para colocarla contra una pared o en una esquina.  La anchura total (de delante a atrás es de 1 m).

  También existe una versión de doble cara, para la que los remeros necesitan poder acceder a ambos lados del rack.   La anchura total (de delante a atrás es de 1,8 m).

• Tirantes transversales de 1,4 m, o tirantes transversales de 2 m?

  Fabricamos 2 longitudes de travesaños para que usted elija.  En primer lugar, debe asegurarse de que dispone de espacio suficiente para estas estanterías. La longitud total de la estantería con los «travesaños de 1,4 m» es de 1,5 m, y del mismo modo, la longitud total de la estantería con los «travesaños de 2 m» es de 2,1 m.

• ¿Cuántos remos se pueden almacenar en cada brazo?

  La longitud de cada brazo es suficiente para guardar 8 remos de scull u 8 de barredera.

• ¿Cuántos remos se pueden almacenar en un estante?

  Esto depende de lo apretados que quiera empaquetar los remos.

  Si los remos se almacenan como se indica a continuación, en el caso de los remos CII de pala grande/smoothie scull y de barrido, la separación vertical puede ser de tan sólo 200 mm (éste es también el mínimo posible con nuestro diseño).

  En un montante de 2 m, con separaciones verticales de 200 mm entre los brazos, es posible tener 10 brazos en cada montante.   Por lo tanto, un bastidor de un solo lado puede albergar 80 remos de scull o de barrido, y uno de doble lado puede albergar 160 remos. En un montante de 2,5 m, con separaciones verticales de 200 mm entre los brazos, es posible tener 12 brazos en cada montante.   Por lo tanto, un bastidor de una sola cara puede albergar 96 remos de scull o de barrido, y uno de doble cara puede albergar 192 remos.

• ¿Con ruedas o sin ruedas?

  Estas estanterías pueden equiparse con ruedas.  Las ruedas tienen un diámetro de 200 mm y existen 2 tipos;

  Ruedas «libres» que pueden moverse en cualquier dirección y tienen freno.

  Ruedas «fijas» que sólo pueden moverse en una dirección.

  Si no se utilizan ruedas, es necesario levantar un poco las bases del suelo, para evitar que descansen sobre las cabezas de los pernos. Esto puede hacerse con unos pequeños bloques de madera (no proporcionados por nosotros), o fijando nuestros pies hechos a medida.

• ¿Qué impide que los remos se rayen?

  Los brazos se suministran como acero desnudo.  Le sugerimos que utilice también nuestro «tapón» de goma hecho a medida, pero puede optar por utilizar algún otro material suministrado por usted mismo, como tiras de moqueta.  Se necesita algo para proteger los remos de los arañazos.

• ¿Qué piezas necesito si quiero almacenar barcos?

  La versión de doble cara de esta estantería es buena para almacenar embarcaciones que no llevan portantes, de una forma muy compacta.  Con los brazos de doble cara, dispondrá de 850 mm de espacio horizontal, por lo que podrá almacenar cómodamente incluso las embarcaciones más anchas, como los gig 4.  Si desea almacenar muchas embarcaciones más pequeñas (individuales y dobles), es fácil duplicar la capacidad de almacenamiento fijando (con cinta adhesiva resistente, etc.) largos trozos de madera de 50 x 50 mm en la parte superior de los brazos.  La longitud de la madera debe decidir usted, dependiendo de lo que quiera almacenar, pero 2,4 m de madera larga deberían ser fácilmente espacio suficiente para 2 dobles de regata a cada lado.

  Las embarcaciones más pesadas, como las de 4 y 8, también pueden almacenarse 4 por brazo, pero como el peso total será muy elevado, no debe utilizar ruedas, y también debe tener cuidado de cargar la estantería de forma equilibrada.

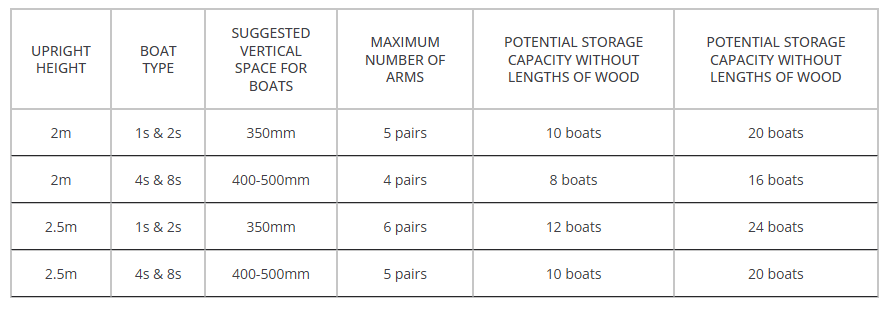

  Como las embarcaciones no tendrán portantes, también se pueden empaquetar muy apretadas, verticalmente.  El número de brazos que puede utilizar depende de la profundidad de los barcos que desee almacenar.  Para los barcos de regata, debería ser posible almacenar lo siguiente;

  TABELA

  Por supuesto, también es posible mezclar diferentes tipos de embarcaciones en el mismo bastidor.

  Para almacenar embarcaciones, en lugar de remos, necesitará travesaños más largos.  Por favor, utilice (3 de) los travesaños que se venden como piezas para el Estante Móvil para Embarcaciones (MBR). Debido a que el diseño del HOR y del MBR son bastante diferentes, necesitará preparar 1 espaciador para colocar entre uno de los travesaños y uno de los montantes.  El tamaño debe ser de 50 x 50 x 200mm, y con 2 de 9mm agujeros perforados, para permitir que los pernos pasen a través del travesaño y el espaciador.  Este espaciador puede estar hecho de tubo metálico cuadrado, o de madera maciza.



• ¿Cómo encajan todas las piezas?

  Un montante se atornilla a una base.  Hay 2 montantes y 2 bases para cada estantería.  Se utilizan 3 travesaños para conectar estas 2 piezas de montante/base (2 travesaños se utilizan cerca del nivel del suelo, 1 travesaño se utiliza hacia la parte superior de los montantes).  Si se necesitan ruedas, se fijan a las bases.  Por último, los brazos se atornillan a los montantes según sea necesario.

• ¿Para qué sirven los calzos?

  Fabricamos calzos (espaciadores) de acero de 2 mm de grosor que puede utilizar, si es necesario para nivelar sus estanterías, incluso cuando la superficie del suelo no esté nivelada. Sólo son útiles si las estanterías no tienen ruedas. Puede que prefiera fabricar sus propios calzos, según sea necesario, después de instalar la estantería.

• ¿Por qué fabricar bastidores que se atornillan?

  • El envío es barato, porque ninguna de las piezas es voluminosa.
  • Puede pedir sólo las piezas que necesite y utilizarlas de la mejor manera para usted.
  • Si alguna vez desea añadir piezas, sólo tiene que llamarnos para solicitar las piezas adicionales.
  • Si alguna vez desea cambiar la configuración, puede volver a montarla fácilmente.

• ¿Cómo es el acabado?

  Cada pieza se galvaniza en caliente para protegerla de la oxidación. Si esto se hace en China, el aspecto del galvanizado no es muy bueno.  Sin embargo, son muy resistentes y harán muy bien el trabajo de trasegar sus remos. Algunos distribuidores optan por galvanizar ellos mismos las piezas, para darles un mejor aspecto. Si esto le preocupa, hable con su distribuidor local.

• ¿Qué necesito para montar una estantería?

  Cualquiera de los remos verticales puede ser montado por 2 personas.  Respecto a las herramientas, al menos 1 de 13mm, y 1 de 14mm llaves inglesas, y si necesita ruedas, necesitará 2 de 17mm llaves inglesas.  Si dispone de «llaves de vaso/carraca» será más rápido.  Lo mejor es disponer de un taladro inalámbrico con accesorios para llaves de vaso de 13 y/o 14 mm.
